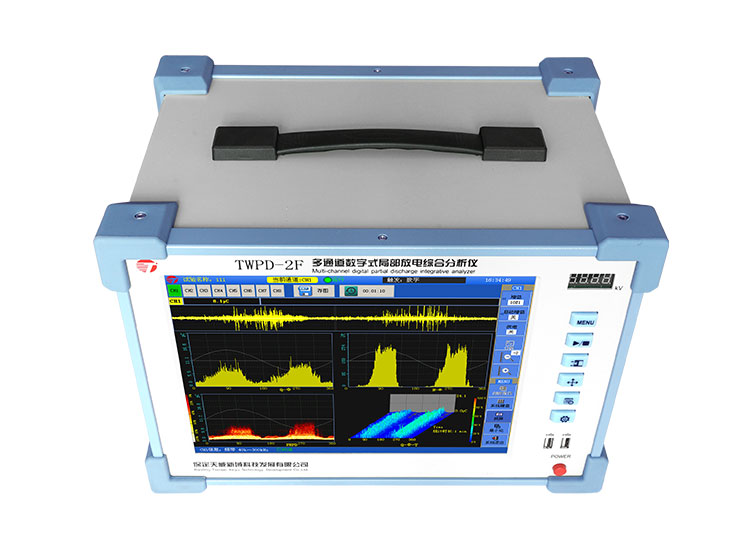

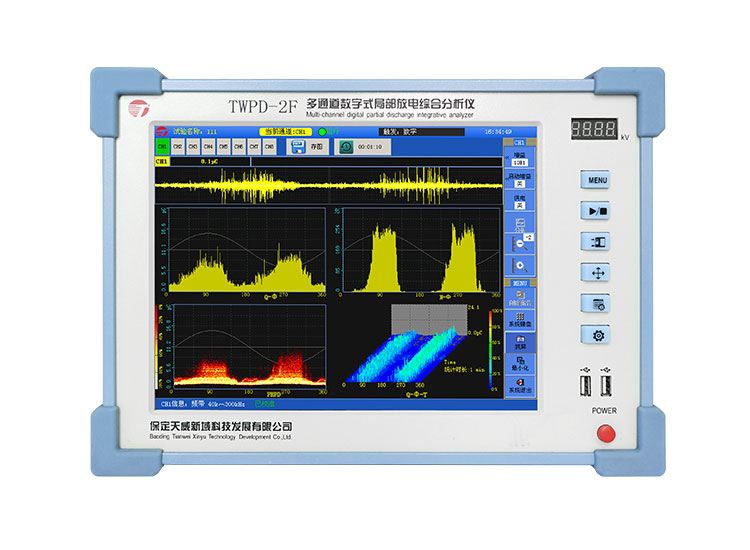

TWPD-2F 多通道數字式局部放電綜合分析儀
新一代 TWPD-2F 局放分析儀，可滿足各類高壓電氣設備及特種設備的交直流局部放電檢測和定位，支持局部放電的多種分析方法。該儀器采用 3D 整體設計，結構緊湊，外形美觀，可靠性高，同時滿足電力系統現場惡劣電磁環境的可靠性和試驗室的高精度要求。
該儀器具有強大的局部放電綜合分析能力和小信號強干擾環境局部放電檢測能力。獨立 8 通道設計，高達 20MHz 的通道帶寬、 80MHz 的采樣率，使儀器能夠?qū)?IEC60270 標準未覆蓋的放電頻域進行分析，時域放電脈沖保真度更高，可實時對放電脈沖進行時頻分析，增強局部放電信號識別的準確性。適用于各種電壓等級和容量的變壓器、GIS、電纜等高壓電氣設備的局部放電檢測及定位。
業務電話：0312-3309225
售后熱線：0312-3309212
功能特點
兼容交、直流局部放電檢測
設備兼容交流局放檢測、直流局放檢測、定位等功能。
高度還原放電脈沖
8通道高速同步采樣，每通道采樣率80MS/s，具備強大的放電脈沖還原能力。
校準矩陣
校準過程中儀器自動記錄不同測試位置幅值特征信息傳遞關系，實現放電源電氣位置智能分析。
能夠?qū)崿F(xiàn)多種定位功能
通過選配公司提供的組件能夠?qū)崿F(xiàn)電電、電聲、聲聲多種局放定位功能。
試驗復現
設備支持對試驗全過程的錄屏、錄波、截屏等操作；同時支持EXCEL格式數據導出。
遠程技術支援
局放試驗技術專家，可以遠程對試驗過程進行技術支援。
一般技術規格
| 項目 | 描述 |
| 主處理機 | 工業計算機 |
| 顯示屏 | 12英寸真彩色TFT觸摸液晶顯示屏;顯示分辨率:1024*768;4位數碼管顯示電壓值 |
| 外部接口 | 8路電信號輸入接口;USB接口;電源接口;接地端子;外同步信號輸入端子;VGA接口;RS232接口;RJ45網口 |
| 信號輸入接口方式 | BNC |
| 信號輸出接口方式 | 側入口 |
| 外形尺寸 | 寬×高×深(365×263×250)mm |
| 重量 | 16kg |
主要性能參數
| 項目 | 描述 |
| 測量通道 | 獨立8通道 |
| 采樣速率 | 80MSPS/通道 |
| 測量頻帶 | 3dB帶寬10kHz～20MHz |
| 程控濾波器分段 | 覆蓋IEC60270標準 |
| 檢測靈敏度 | 0.02pC |
| 測量范圍 | 0.02pC～10000nC |
| 本量程非線性誤差 | 3% |
| 量程 | ×1,×10,×100,×1000,×10000,×100000(>120dB) |
| 可測試品的電容量范圍 | 6pF～250μF |
| 數字濾波 | 10kHz～20MHz任意選擇 |
| 試驗電源頻率范圍 | 50Hz～400Hz |
| 抗沖擊電壓能力 | 5000V,在各入口和電源端(正、負、AC) |
| 電源 | 交流220V;頻率50Hz;功率300W |
